DL型铝合金环链手扳葫芦
产品简介：产品简介： 铝合金手扳葫芦 是一种以轻质高强的铝合金材料来制备外壳等部件的手扳葫芦。根据结构不同，铝合金手扳葫芦可分为铝合金钢丝绳手扳葫芦和铝合金环链手扳葫芦两种。它是一种新型、高效、安全、耐用的轻小型起重机械产品，具有起重、牵引、张紧三大
铝合金手扳葫芦是一种以轻质高强的铝合金材料来制备外壳等部件的手扳葫芦。根据结构不同，铝合金手扳葫芦可分为铝合金钢丝绳手扳葫芦和铝合金环链手扳葫芦两种。它是一种新型、高效、安全、耐用的轻小型起重机械产品，具有起重、牵引、张紧三大功能，整机结构设计合理，安全系数高，使用寿命长，特别适用于野外无动力源状况下。
产品信息：
进口钢丝绳手扳葫芦有hx-800、hx-1600、hx-3200三种规格；额定起重量分别为：800kg，1600kg，3200kg；额定前进手扳力分别为：343n，441n，441n；额定前进行程分别为：≥52mm，≥55mm，≥28；钢丝绳公称直径分别为：8.3mm，11mm，16mm；包括磷化涂层钢丝绳和镀锌钢丝绳机体重量分别为：6kg，11kg，22kg国产HSS型钢丝绳手扳葫芦有HSS1.5、HSS3两种规格。额定起重量为：1.5T，3T；手柄往复一次行程分别为：50MM，25-30MM；钢丝绳规格分别为：?9- ?9.3，?13.2-?13.5；手扳力小于441N；机体重量分别为：9KG，14KG。
技术参数：
HSS型铝合金钢丝绳手扳葫芦技术参数
DL型铝合金环链手扳葫芦技术参数
实物摄影：
铝合金钢丝绳手扳葫芦

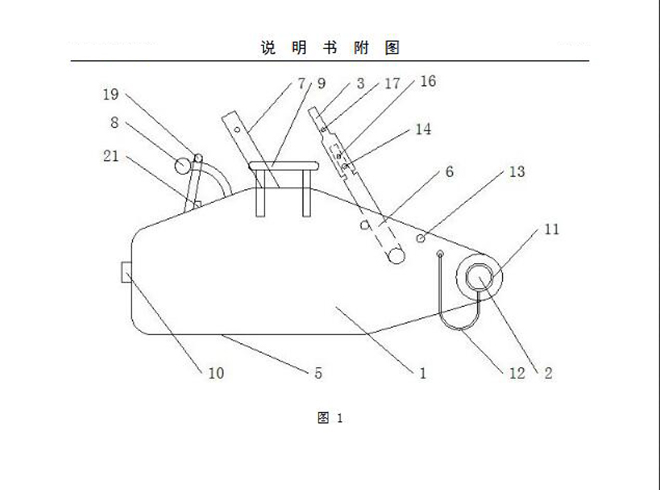

钢丝绳手扳葫芦结构示意图
附图标记：1、手扳葫芦本体；2、固定销；3、连接杆；4、加长杆；5、壳体；6、牵引手柄；7、倒退手柄；8、松卸手柄；9、提把；10、钢丝导向口；11、通孔一；12、链条；13、限位杆；14、铰接件；15、通孔二；16、安全销；17、凸部；18、导向槽；19、限位杆；20、橡胶套；21、限位块。
