产品细节：

1.嵌入式吊钩设计；

2.铝压铸的外壳,美观又结实；

3.手柄采用铝锻压更加牢固；

4.尼龙拉环。

结构特点：铝合金手扳葫芦产品包括棘轮扳手组件1、齿轮传动组件2、链条3、固定钩4、主体外壳5和吊钩座组件6组成，上述结构的连接关系属于被公开的技术，故不展开讲，本手扳葫芦的吊钩座组件6包括吊钩61、吊钩座62、链条连接柱63和螺栓64，吊钩61设于吊钩座62上，吊钩座62内固定有链条连接柱63，链条连接柱63上开有链条槽11，链条槽11位于螺栓64的中间，链条3的端部置于链条槽11内，螺栓64贯穿吊钩座62和链条连接柱63后将链条3连接于链条槽11内；链条槽11包括内槽631和外槽632两个部分，链条3的###链环31置于内槽631，第二链环32置于外槽632内，外槽632的内径自内向外逐渐扩大；本手扳葫芦的主体外壳5、吊钩座62和链条连接柱63为铝合金材质，在保证使用强度的前提下尽可能减轻了自重。本手扳葫芦的吊钩座62和链条连接柱63位于同一中心轴线上，螺栓64垂直贯穿吊钩座62和链条连接柱63的中心轴线，将吊钩座62及链条连接柱63贯穿中心并紧配。该手扳葫芦包括###螺母7和第二螺母8，吊钩61通过吊钩座62内的###螺母7固定；螺栓64通过两端的第二螺母8连接于吊钩座62。此手扳葫芦还包括有连接销9，链条连接柱63通过连接销9固定于吊钩座62内，主要作用是将链条连接柱63固定于吊钩座62内。为了保证在起吊的过程中防止脱钩，这种手扳葫芦在吊钩61的开口处设有挡条10。为防止固定链条3的螺栓64在受拉力时弯曲变形，在现有结构上我们将链条连接柱63压入吊钩座62内，由连接销9将吊钩座62及链条连接柱63贯穿中心并紧配，并将链条连接柱63固定在吊钩座62之内使链条3不会在受拉力时在吊钩座62内产生轴向位移；此结构能够增加螺栓64受力时抵抗弯曲变形的能力，提高组件的整体刚性，结构紧凑，重量轻。有图有真相：

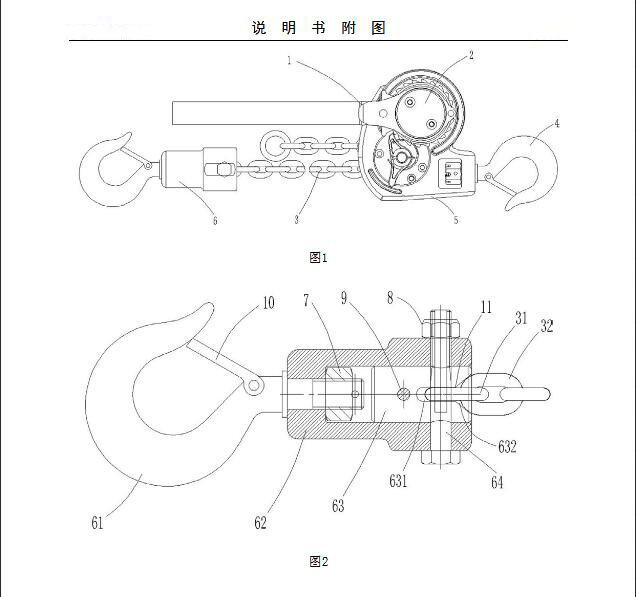

铝合金手扳葫芦说明书附图

性能特点：本环链手扳葫芦产品的链条连接柱上链条槽的结构能够增加螺栓受力时抵抗弯曲变形的能力，提高组件的整体刚性，结构紧凑，重量轻，同时采用了高强度铝合金材质，在保证使用强度的前提下尽可能减轻了自重。适用于造船、邮电、矿山、电力、交通运输等部门在无电源场合用作重物起吊、设备安装、机械牵引等作业。本系列手扳葫芦可在空载时快速拽动起重链，实现下吊钩的快速定位。

技术参数：


铝合金手扳葫芦技术参数

使用条件：

使用温度范围：-40°C~+60°C；

使用材料：没有使用防火花材料或石棉等特殊材料；

使用环境范围：请在###RH以下使用,不能在水中使用。

应用优势：相较于普通手扳葫芦和手拉葫芦，铝合金环链手扳葫芦重量较轻，便于高空作业人员携带使用。特别是在电力施工抢修调整导线弧垂时，由于铝合金手扳葫芦操作方便，重量轻，收放链条较之普通手扳葫芦快；普通手拉葫芦的链条容易在吊钩座内产生轴向位移，在吊起重物的过程中可能滑动找出安全隐患，同时还可能缩短其使用寿命。

实物摄影：


铝合金手扳葫芦实物摄影

使用规则

1. 禁超载使用。

2. 严禁用人力以外的其他动力操作。

3. 在使用前须确认机键完好无损，传动部分及起重链条滑润良好，空转情况正常。

4. 起重前检查上、下吊钩是否钩牢。严禁重物吊在吊钩等的错误操作。起重链条不得有错扭的链环，以确保安全。

5. 操作时如发现手扳力大于正常板力时，应立即停止使用，判断A.重物是否与其他物件牵连。B.手扳葫芦机件有无损坏。C.重物是否超出了手扳葫芦的额定载荷。

维护说明：

1.使用完毕应将手扳葫芦清理干净，并涂上防锈油脂，存放在干燥地方。

2.维护和检修应由熟悉手扳葫芦机构者进行，防止不懂本机械原理者随意拆装。

3.手扳葫芦经过清洗检修，应进行空载实验，确认工作正常，制动可靠时，才能使用。

4.制动器的摩擦表面必须保持干净，制动器部分应经常检查，防止制动失灵造成事故。
